Enkel användning för skola, träning, matcher och arrangemang
AVAB levererade och programmerade ett sammanhållet ljud- och styrsystem med zonindelning, trådlösa mikrofoner, Dante och ett anpassat Crestron-gränssnitt för Sörby sportcenter i Kumla.
Bilderna följer AVAB:s arbete genom leverans, installation och driftsättning till en färdig hall där avancerad ljudteknik möter användaren genom ett enkelt gränssnitt.
AV-arbetet genomfördes parallellt med övriga entreprenader, från planering och produktleveranser till montage, programmering och kontroll på plats.
I en ny sporthall behöver högtalarplaceringar, kabelvägar, antenner, teknikytor och anslutningspunkter samordnas innan tak, väggar och verksamhetsytor är färdiga. Projektbilderna visar hur installationen växte fram medan byggnaden fortfarande var arbetsplats.
Den dokumenterade processen ger ett bättre underlag än enbart slutbilder. Den visar AVAB:s kompetens inom byggsamordning, installation och driftsättning i en stor offentlig verksamhetsmiljö.
Visualiseringen visar sportcentrets planerade volym innan byggnaden och de tekniska installationerna stod färdiga.

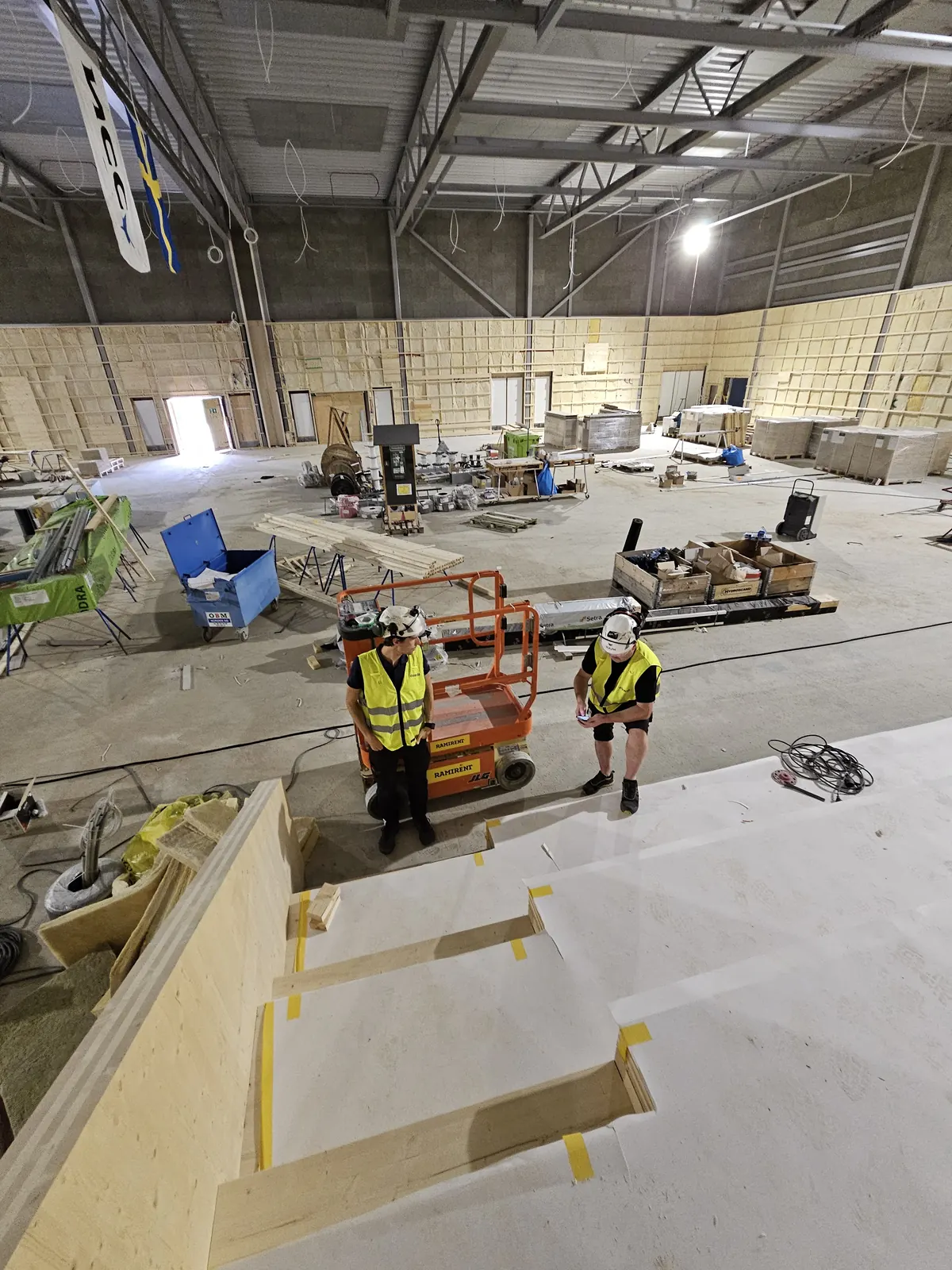

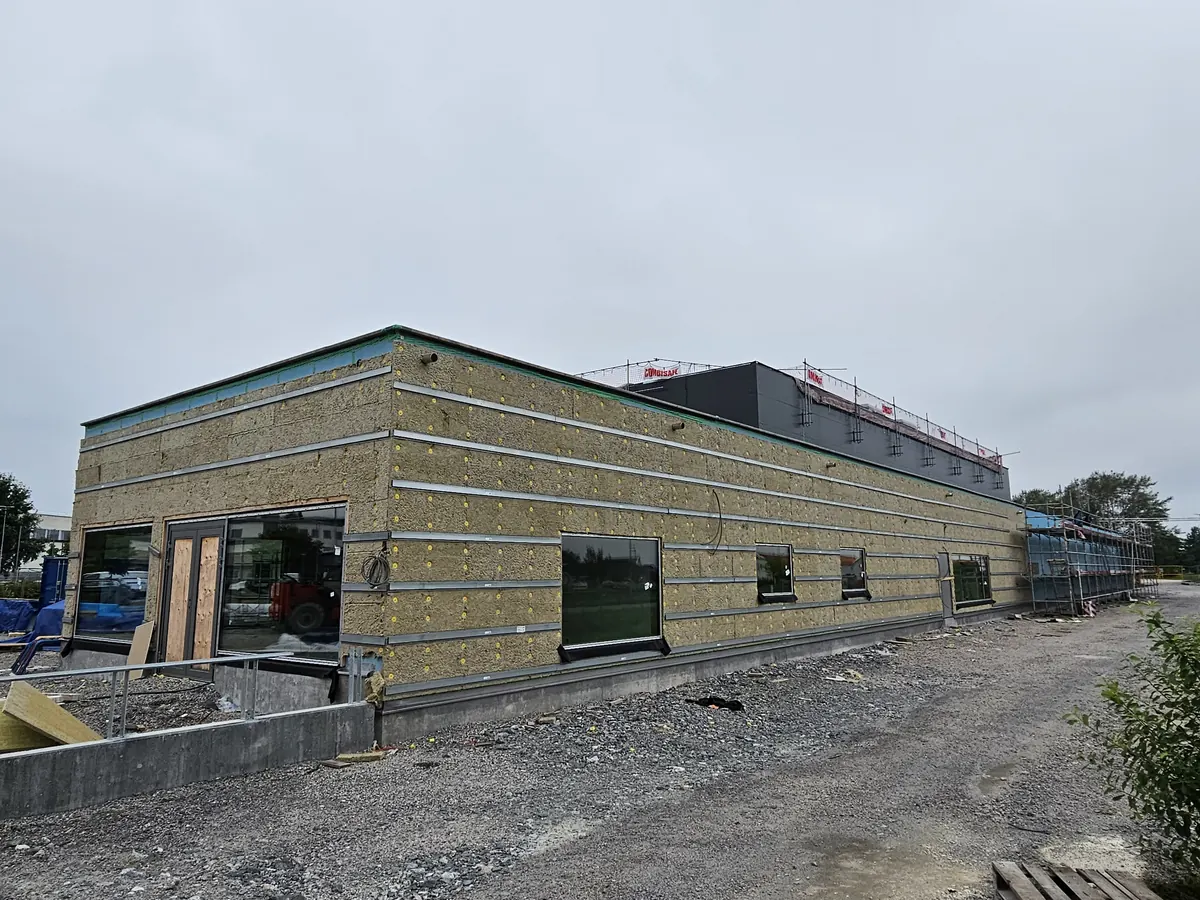

Byggnaden var fortfarande arbetsplats när installationsarbetet pågick.
AV-installationen behövde följa byggprojektets tidplan och åtkomst till olika delar av anläggningen.

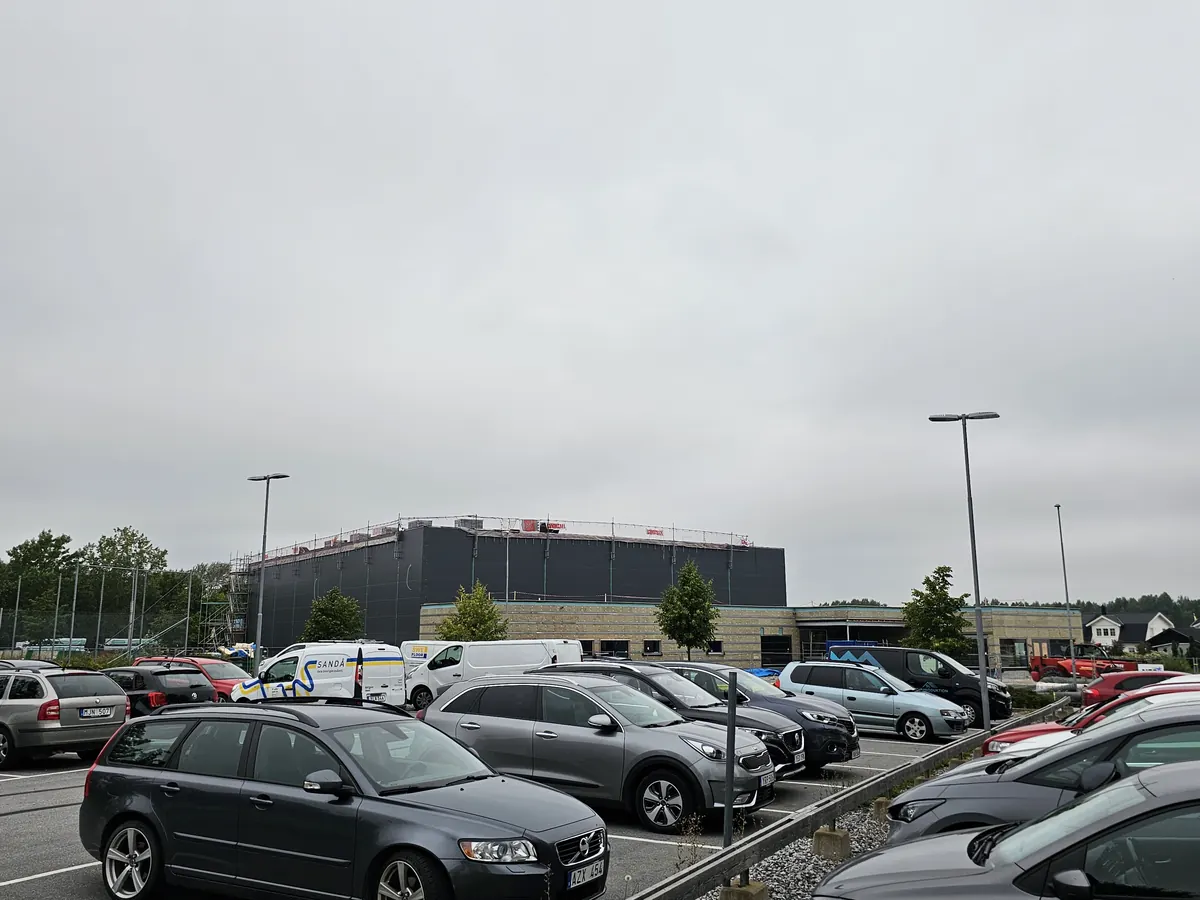

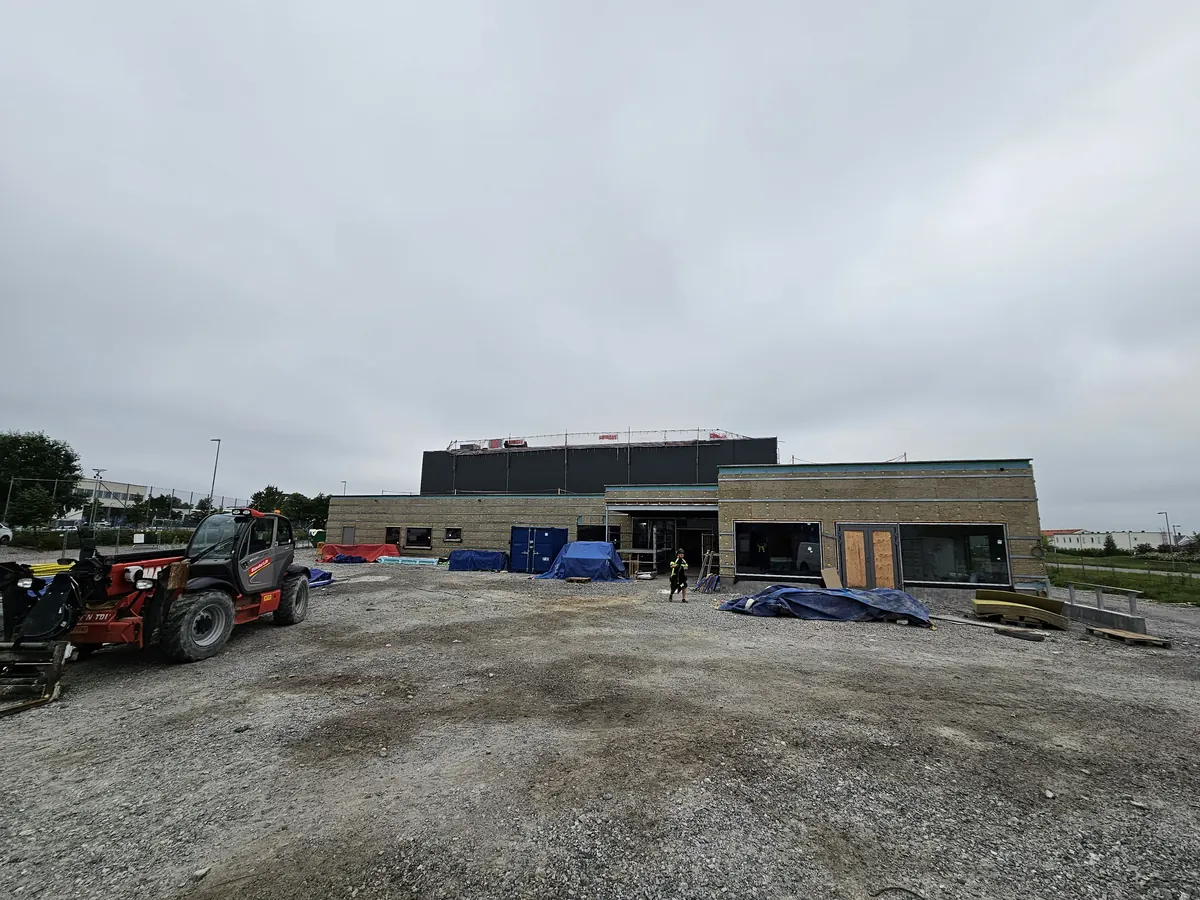

Exteriören och området framför sportcentret under den senare delen av byggprojektet.

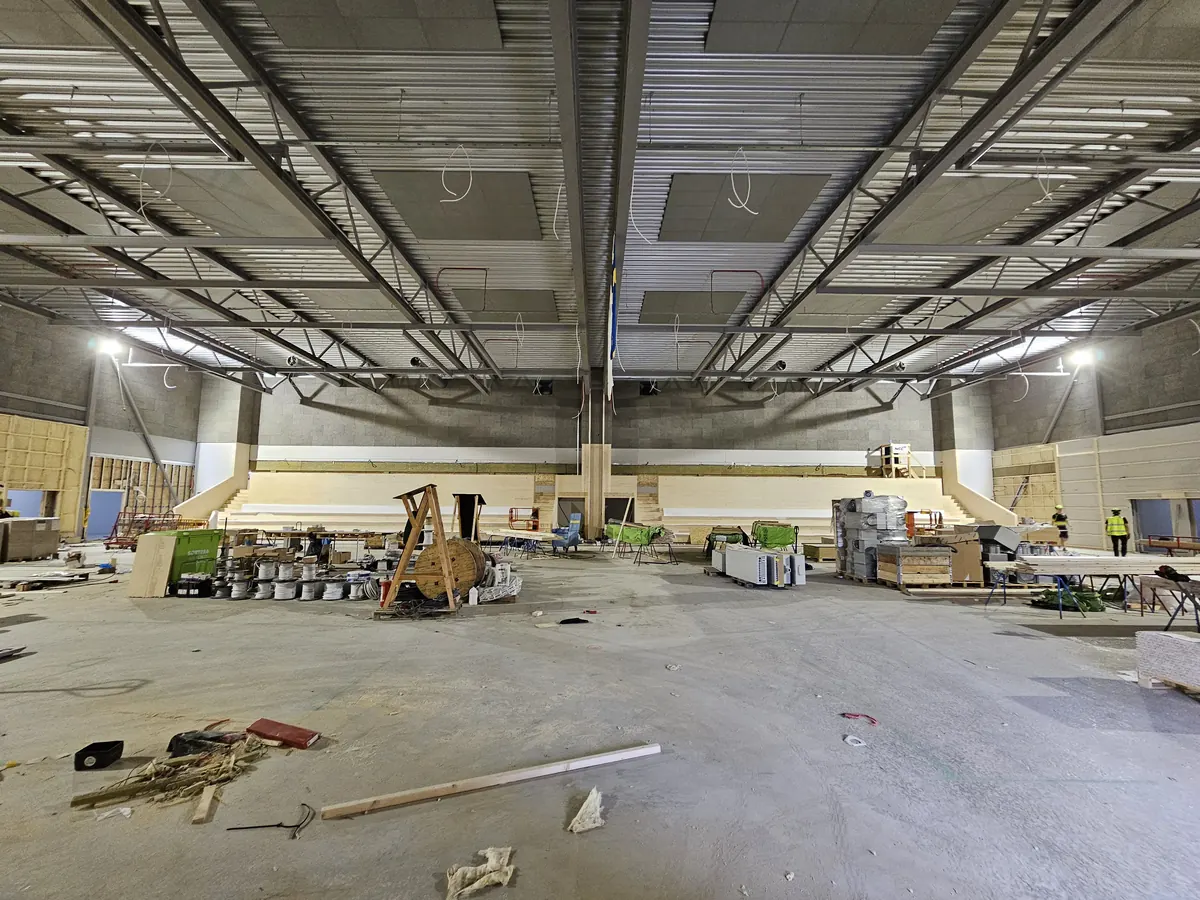

Den öppna hallvolymen visar förutsättningarna för högtalare, kablage och montage på hög höjd.
AV-arbetet samordnades med pågående bygg- och installationsarbete.

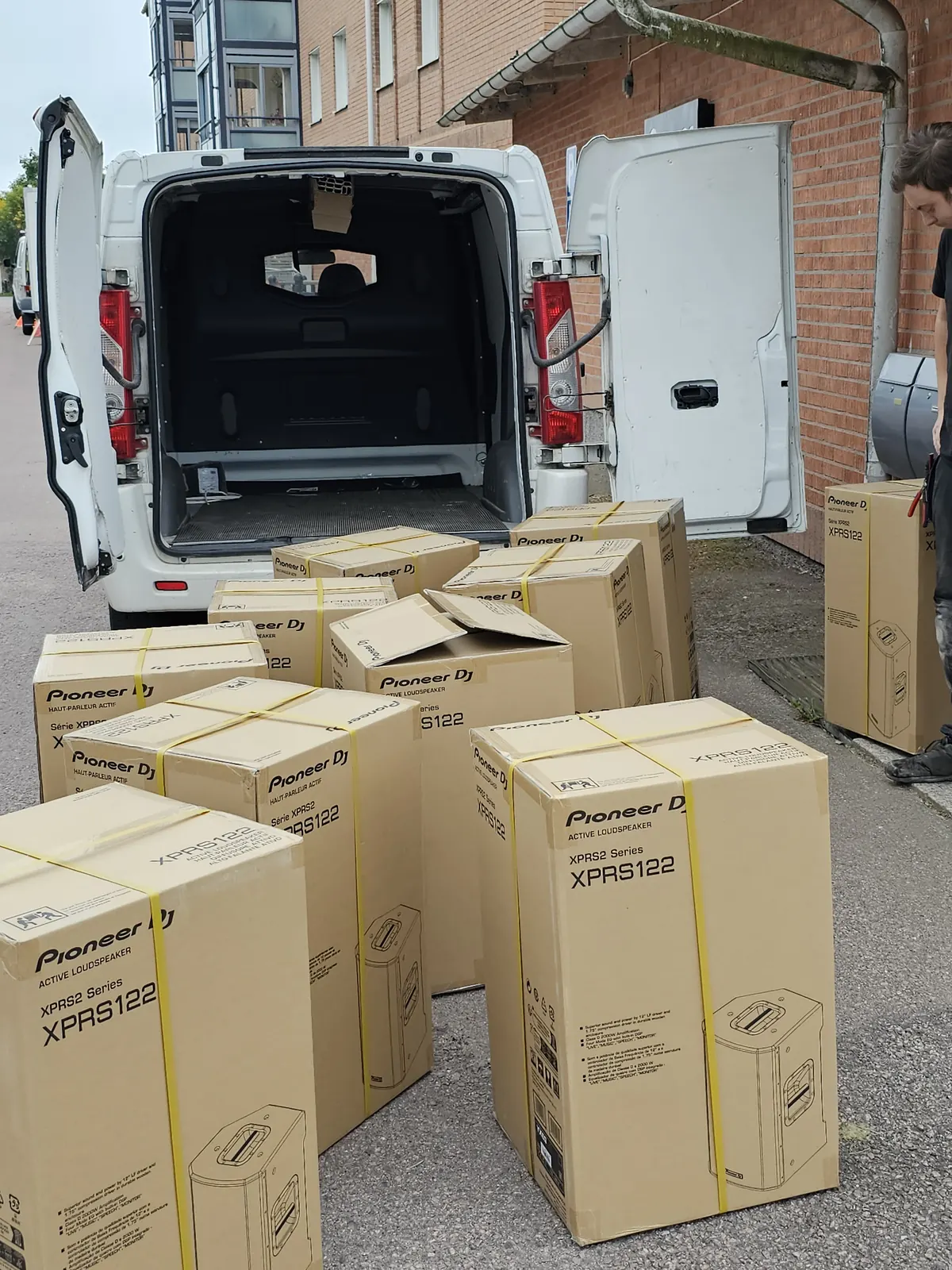

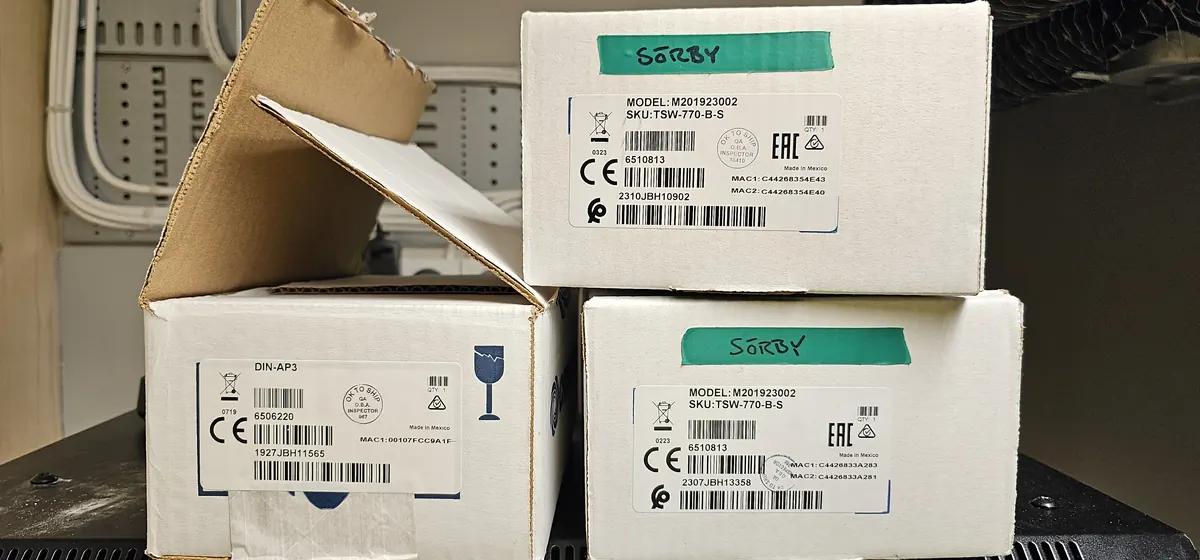

Produktleveransen var startpunkten för montage, programmering och senare driftsättning.
Fast installerade högtalare placerades högt i hallen för att lämna spelplanen fri och ge ljud till både aktivitetsyta och publikdel.
Sporthallen ska fungera för tal, musik och olika arrangemang. Det kräver att högtalarnas placering och riktning anpassas till den stora rumsvolymen, samtidigt som installationen inte får vara i vägen för idrotten.
Bose ControlSpace EX-1280 fungerar som central digital signalprocessor för behandling, nivåhantering och distribution. Dante ger en gemensam digital struktur för ljudkällor och signaler i anläggningen.

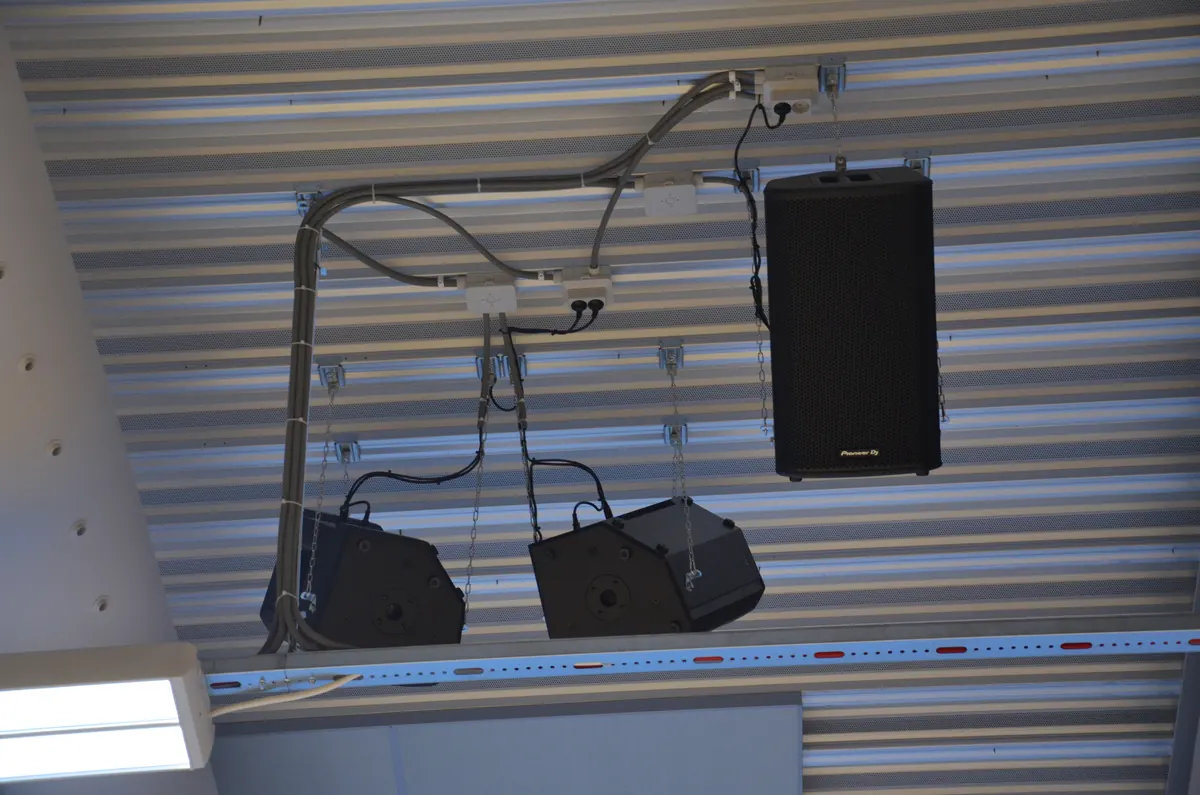

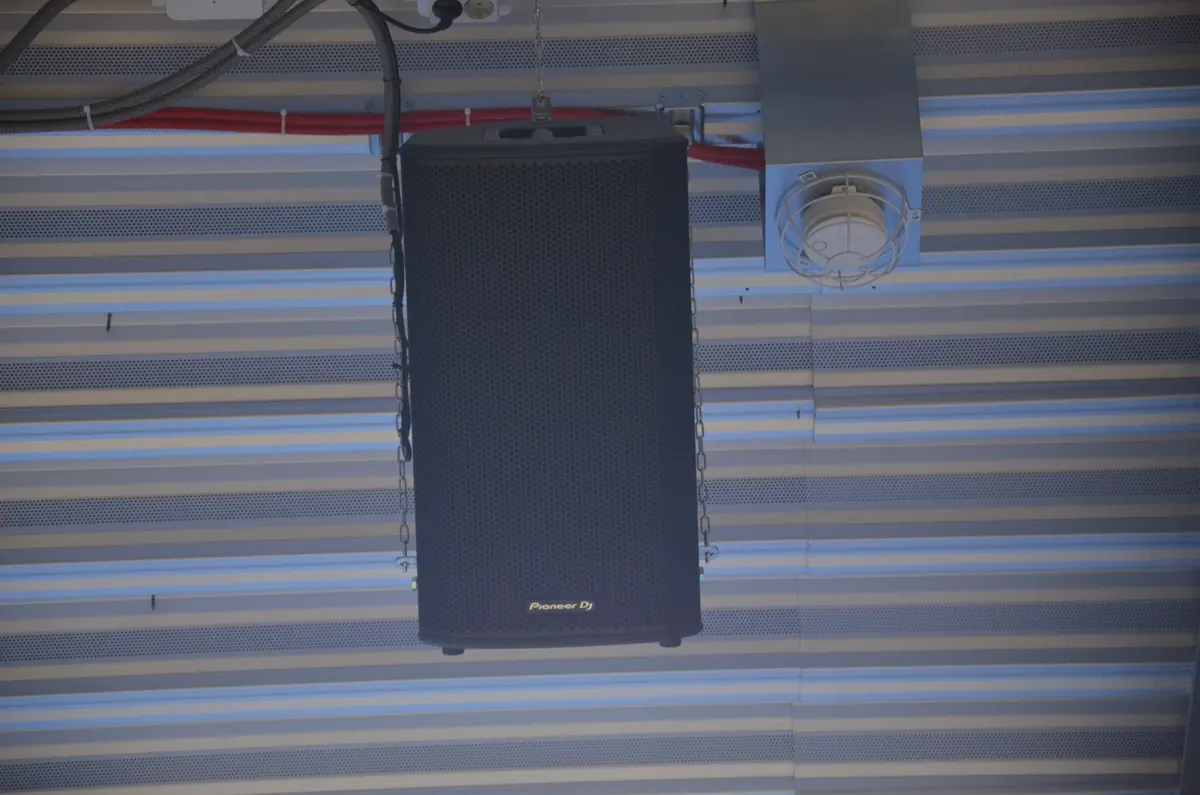

Den höga placeringen håller golvet fritt och låter ljudet nå den stora hallvolymen.
Flera högtalare samverkar för att fördela tal och musik över hallen.

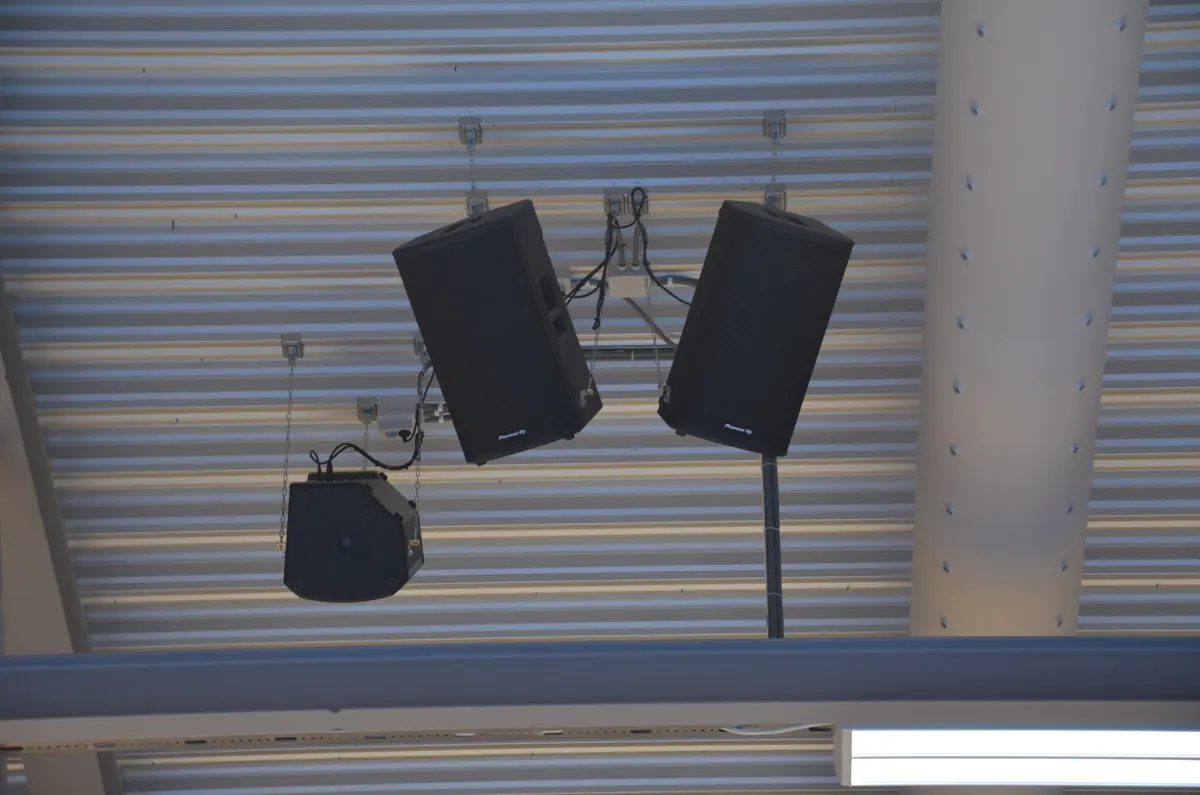

Placering och riktning är anpassade till spelplan, publik och lokalens stora volym.
Ljudsystemet är integrerat i hallen och lämnar verksamhetsytorna fria.

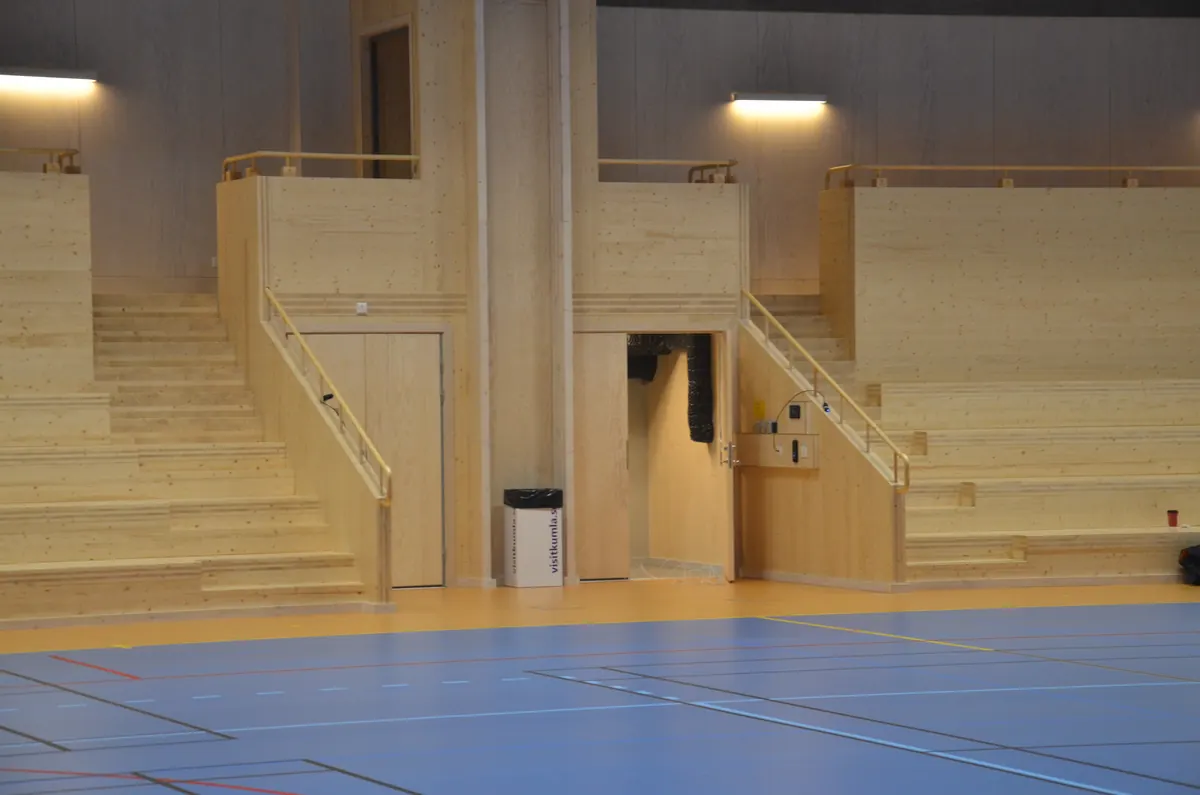

Styrningen gör det möjligt att hantera publikområdet separat från ljudet över spelplanen.
AVAB programmerade ett Crestron-gränssnitt där användaren styr publik, plan, två mikrofonkanaler och hallens olika lägen utan att arbeta direkt i den bakomliggande tekniken.
Tränare, lärare, vaktmästare och arrangörer behöver kunna starta och anpassa ljudet utan en tekniker på plats. Därför samlades de viktigaste vardagsfunktionerna i en panel vid hallen.

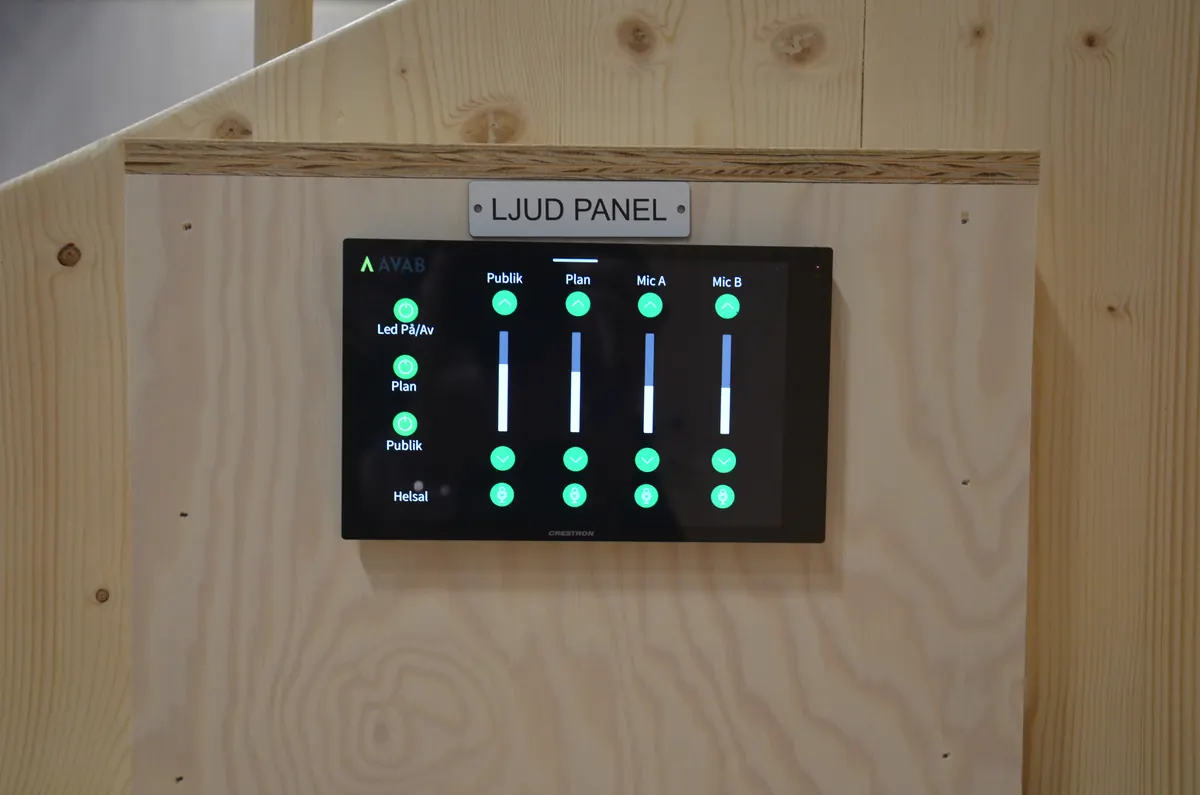

Gränssnittet visar separata nivåer för publik, plan, Mic A och Mic B samt val för olika användningslägen. Crestron-processorn sköter kommunikationen med den installerade AV-utrustningen bakom de tydliga valen.

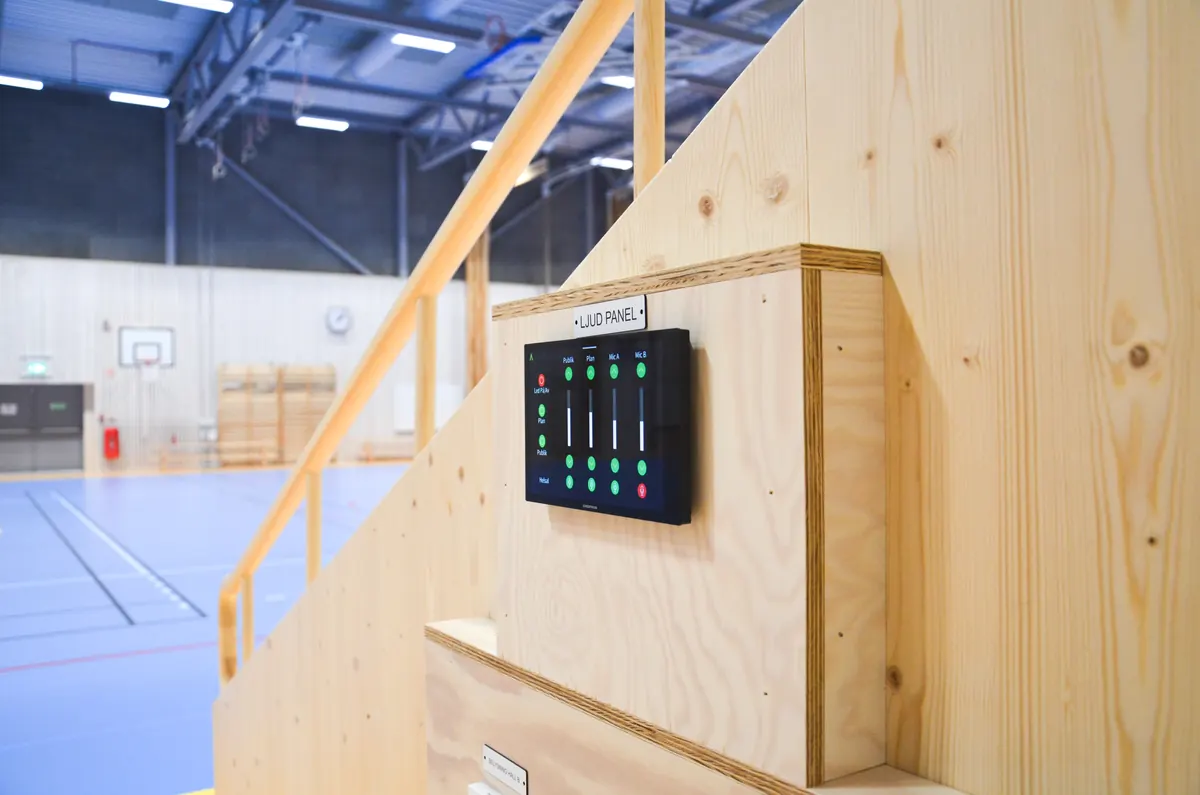

Panelen sitter nära hallen och samlar funktionerna för den dagliga användningen.
Tydliga reglage låter användaren anpassa ljudet efter aktivitet och användningsläge.
Styrkomponenterna kopplar användarpanelens enkla val till den tekniska infrastrukturen bakom.
Två trådlösa Sennheiser-kanaler använder externa antenner i hallen, medan en Dante AVIO Bluetooth-adapter ger en enkel väg för musik från telefon, surfplatta eller dator.
De externa antennerna placerar mottagningen ute i den stora hallvolymen i stället för enbart vid teknikracket. Det ger en genomtänkt radioinfrastruktur när mikrofonanvändaren rör sig över spelplanen.
Bluetooth-adaptern ansluter mobila ljudkällor till Dante-nätverket. För användaren är vägen in enkel, medan signalbehandling och distribution hanteras centralt i systemet.

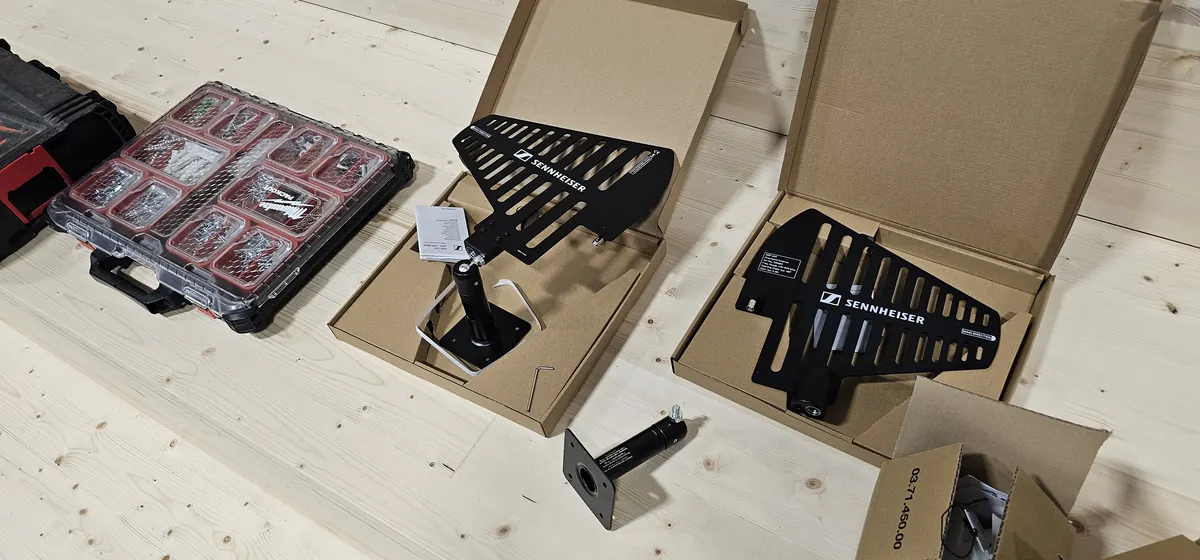

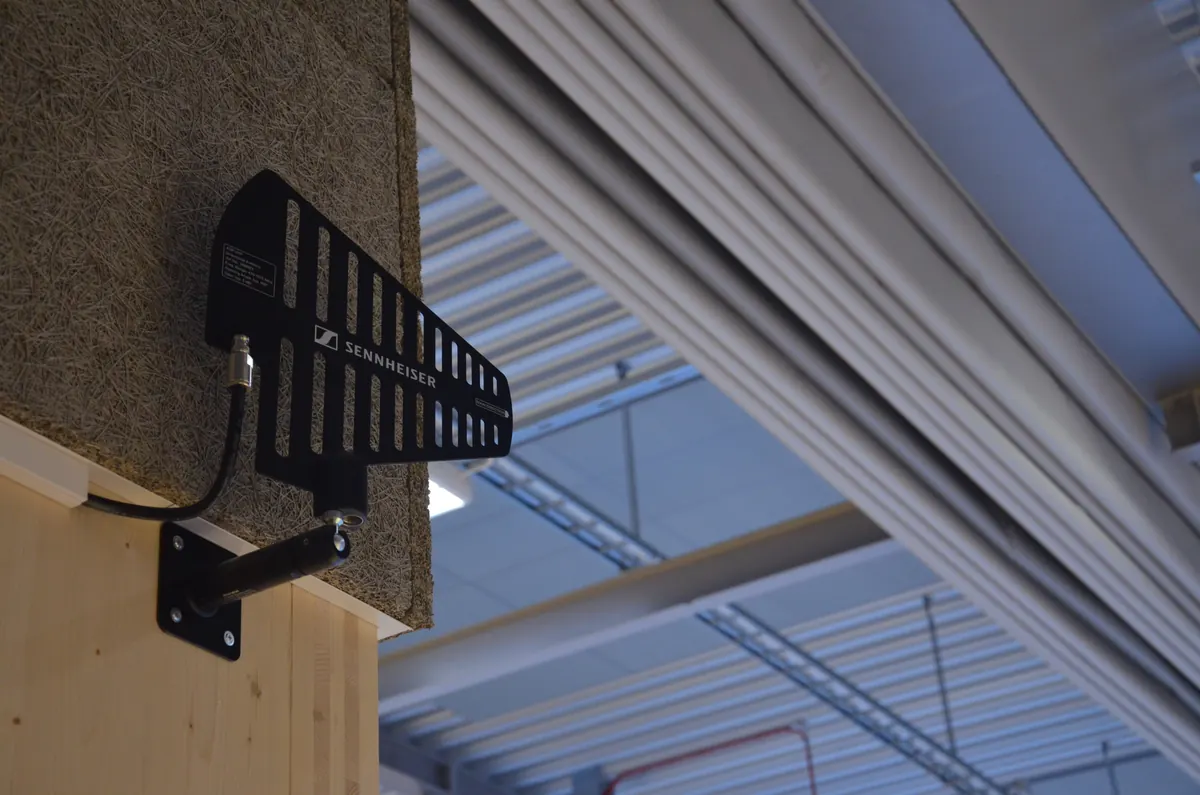

De externa antennerna är en del av infrastrukturen för hallens trådlösa mikrofoner.
Antennen placeras där radiosignalen kan tas emot när användaren rör sig över verksamhetsytan.

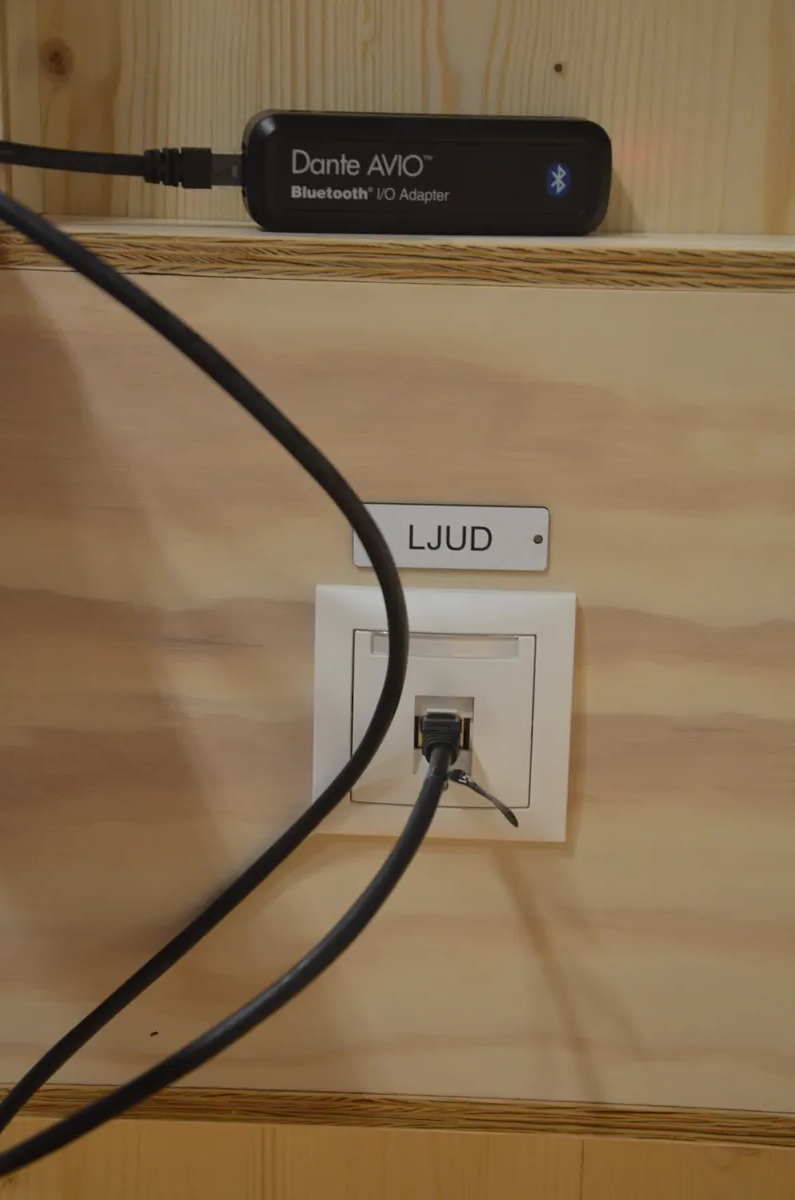

Dante AVIO-adaptern gör det möjligt att ansluta musik och annat programljud trådlöst från telefon, surfplatta eller dator. Signalen förs direkt in i Dante-nätverket och vidare till den centrala ljudprocessorn, där den kan nivåanpassas och distribueras till rätt del av hallen. För användaren blir anslutningen enkel, samtidigt som AVAB:s programmerade struktur hanterar ljudet bakom gränssnittet.
AVAB programmerade och driftsatte helheten på plats så att styrning, ljudzoner, mikrofoner, Dante och användargränssnitt fungerade tillsammans i hallens olika lägen.
Driftsättningen omfattar mer än att utrustningen får ström. Nivåer, signalvägar, styrfunktioner och användningslägen behöver konfigureras och kontrolleras i den verkliga lokalen.
Resultatet är ett system där avancerad teknik är samlad i teknikracket men möter verksamheten genom tydliga val. Hallen kan användas för olika aktiviteter utan att varje användare behöver förstå systemarkitekturen.

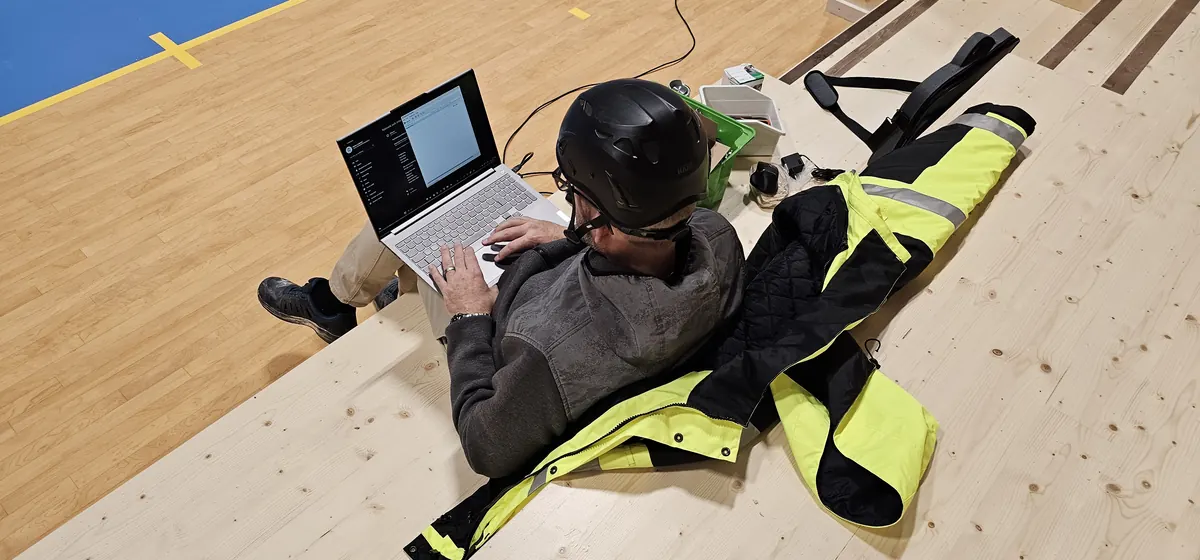

Programmering och kontroll genomfördes på plats före färdig överlämning.

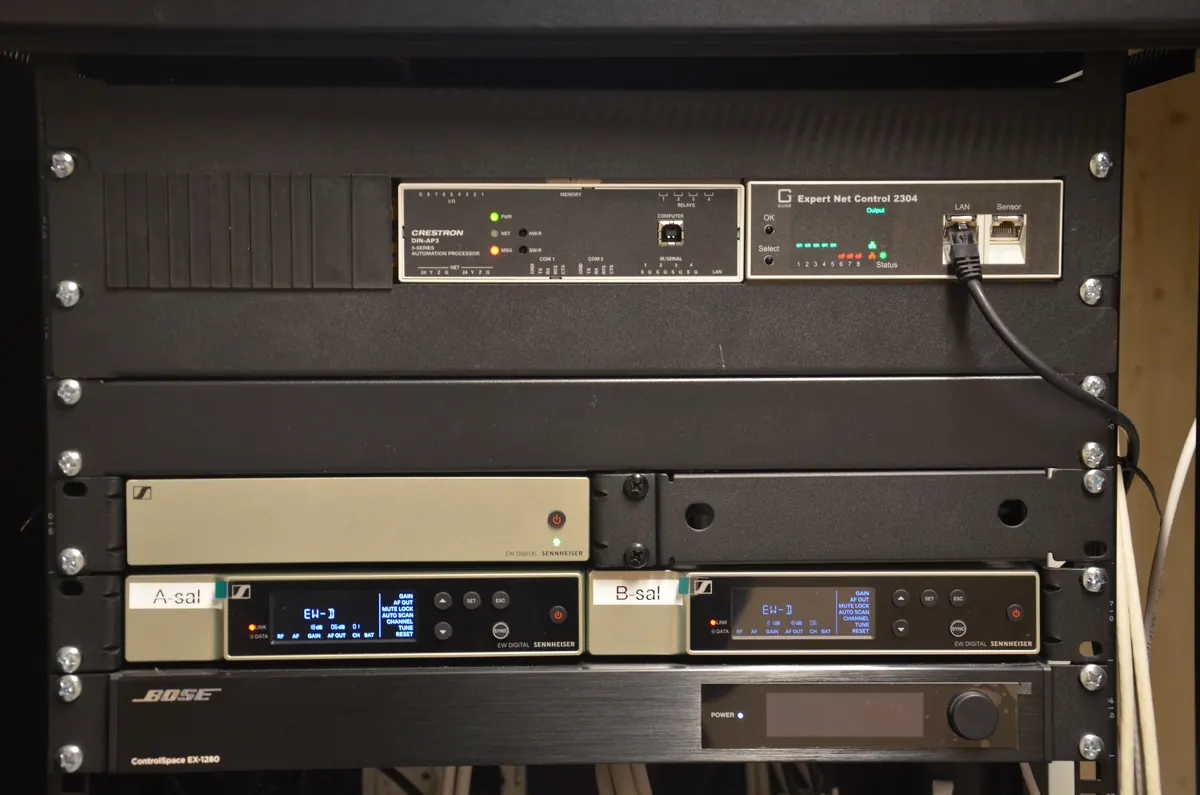

Styrning, mikrofonmottagare, signalbehandling och anslutningar är samlade för service och förvaltning.

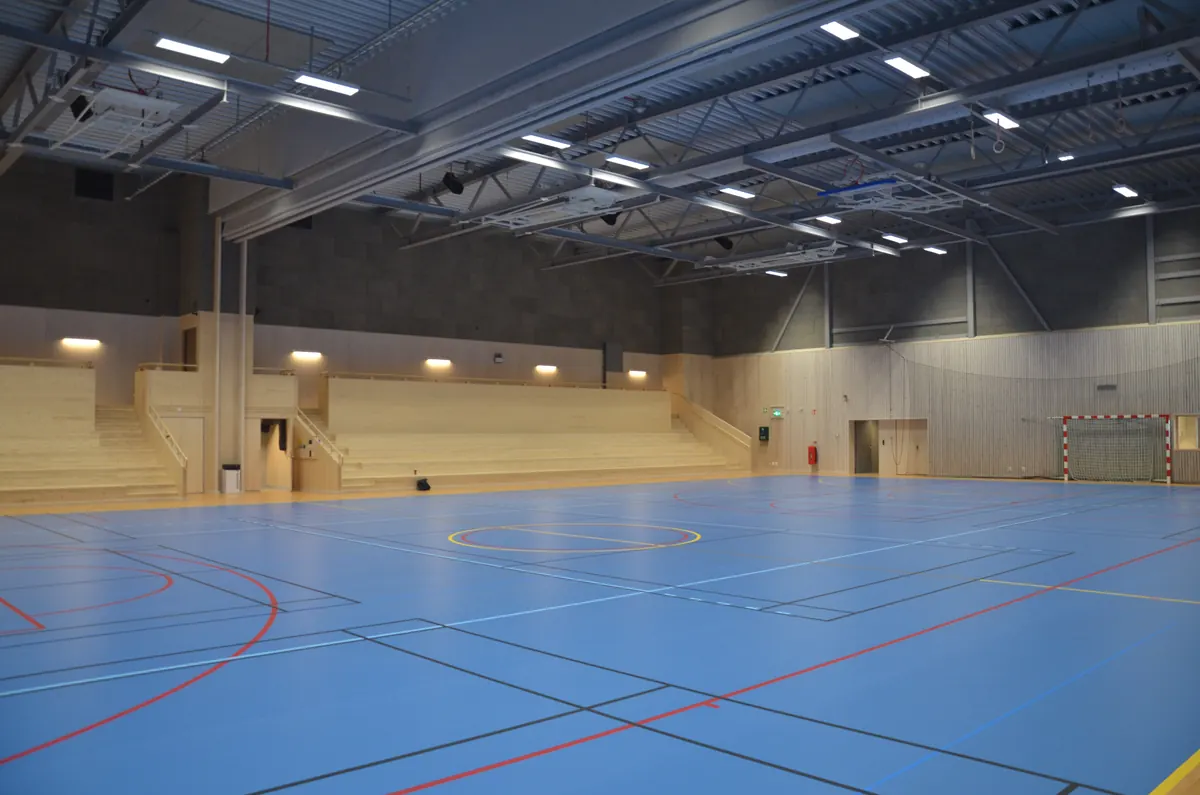

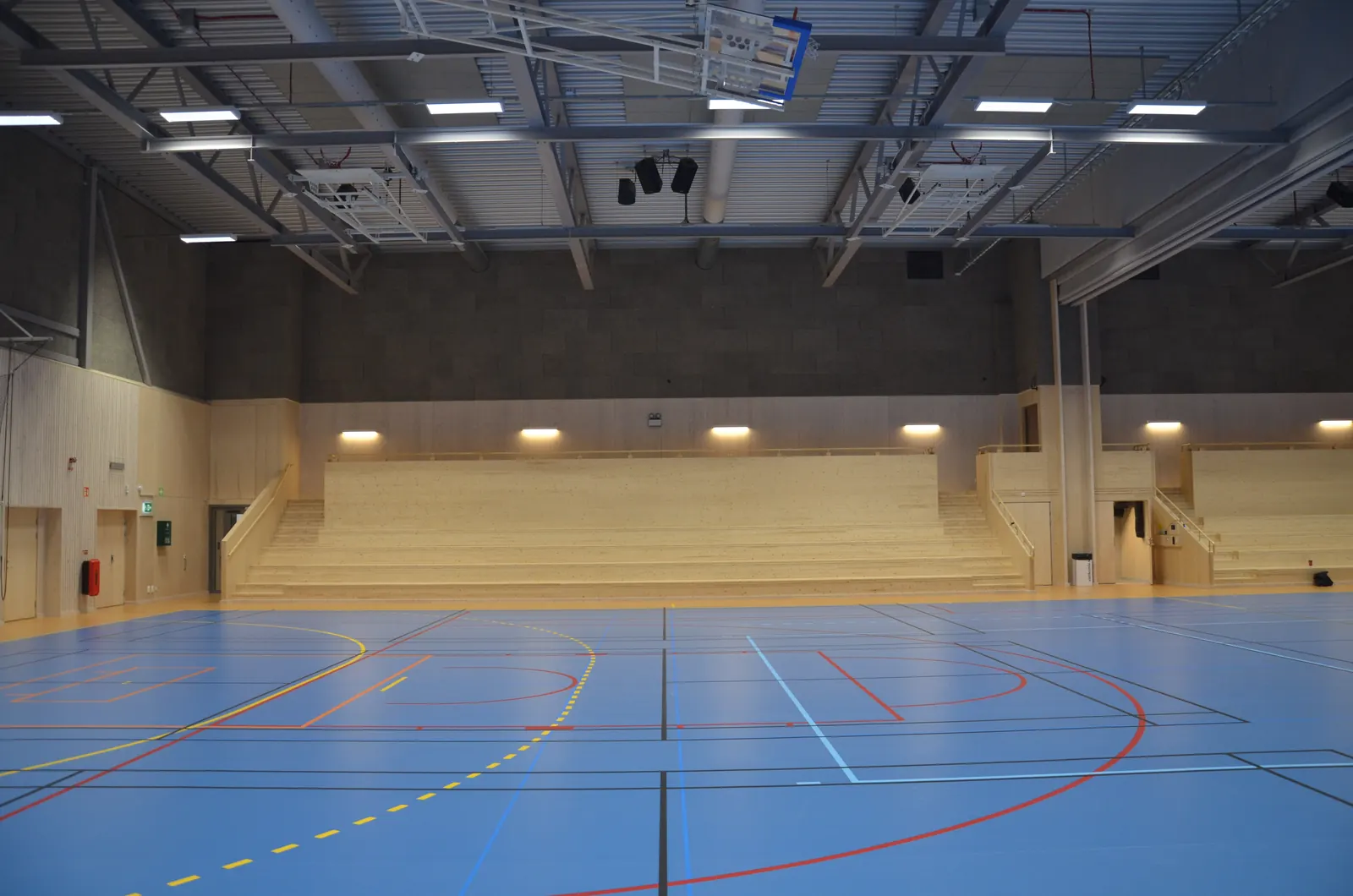

Den färdiga installationen stödjer skola, träning, matcher och arrangemang utan att tekniken tar över rummet.
Den tekniska infrastrukturen stödjer både enkel vardagsanvändning och hallens varierande verksamhetslägen.
Projektet visar hur ljud, styrning, trådlösa system och användargränssnitt kan samordnas i en hall som används av flera verksamheter.
Kortfattade svar om AVAB:s ljud-, mikrofon- och styrsystem i sporthallen.
AVAB levererade och programmerade Crestronstyrning, Bose ControlSpace-ljudprocessor, Dante-ansluten Bluetooth, två trådlösa mikrofonkanaler, externa antenner och styrning av LED-vägg.
Ett anpassat Crestron-gränssnitt samlar nivåer för plan, publik och två mikrofonkanaler samt val för hallens olika användningslägen.
Ja. Styrningen har separata funktioner och nivåer för spelplan och publikdel, vilket gör att ljudet kan anpassas efter aktivitet och arrangemang.
En Dante AVIO Bluetooth-adapter ger en trådlös ingång för mobila ljudkällor och för ljudet vidare till det nätverksbaserade systemet.
Två Sennheiser-mikrofonkanaler kombineras med externa antenner placerade i hallen, medan mottagare och övrig teknik är samlade i teknikracket.
AVAB programmerar och kontrollerar bland annat styrfunktioner, nivåer, signalvägar, ljudzoner, mikrofoner och användningslägen på plats i den färdiga lokalen.
